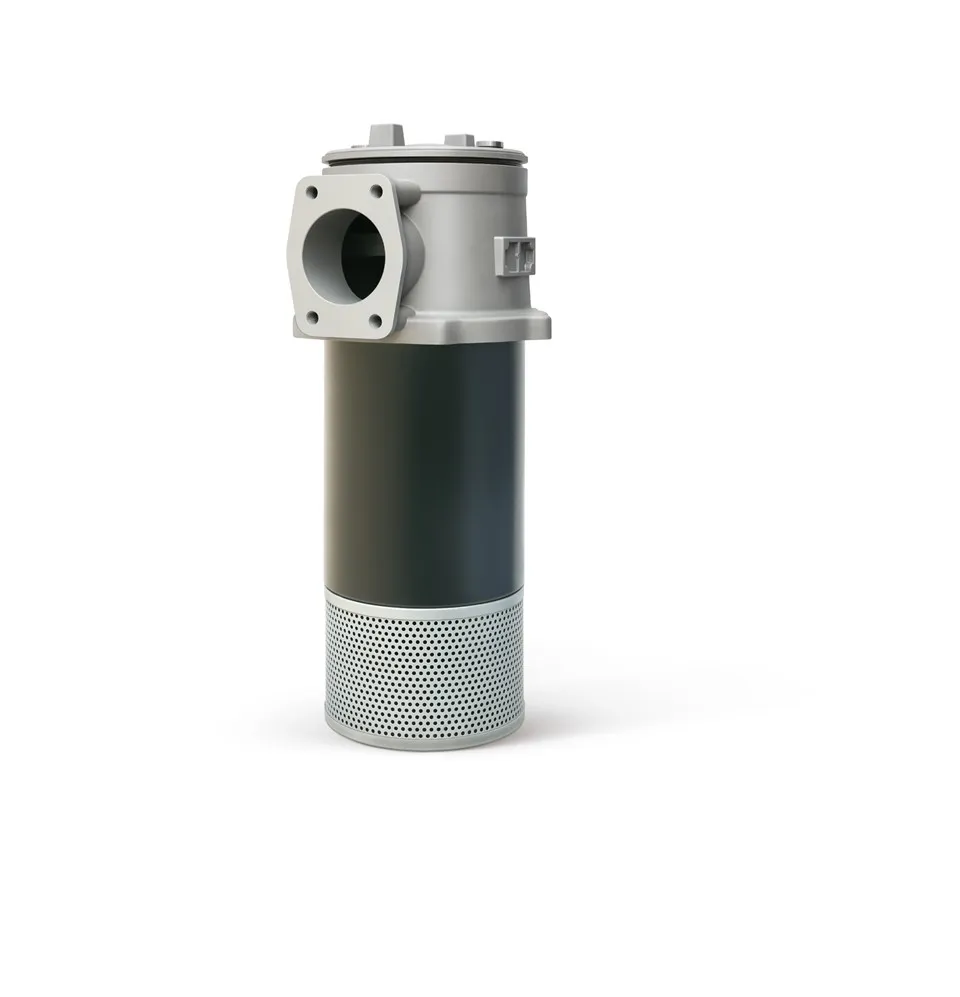

Самоущільнювальний масляний зворотний фільтр RFB прямого повернення

Серія RFB. Прямий зворотний самоущільнювальний зворотний фільтр

      ●Серія RFB самоущільнювальних магнітних зворотних масляних фільтрів із прямим зворотним потоком використовується в основному для тонкої фільтрації зворотної оливи гідравлічної системи. Вони відфільтровують частинки металу, що утворюються внаслідок зносу компонентів гідравлічної системи, а також забруднювачі, такі як гумові домішки від зношених ущільнень, гарантуючи, що масло, що повертається в бак, залишається чистим.

Основна особливість

●Цей фільтр можна встановити безпосередньо зверху, збоку або знизу масляного бака. Головка фільтра виставлена ​​за межі масляного бака, а циліндр частково занурений у масляний бак, що спрощує системний трубопровід і робить компонування системи більш компактним.

●Обладнаний перепускним клапаном: під час запуску холодного масла, коли температура рідини в системі занадто низька, пульсації потоку та інші фактори можуть спричинити надмірний перепад тиску на фільтрі, що перешкоджає роботі основної машини. Крім того, у випадках, коли фільтруючий елемент засмічується забрудненнями, перепускний клапан, з’єднаний паралельно під кришкою фільтра, автоматично відкривається при перепаді тиску 0,4 МПа, захищаючи фільтрувальний елемент і забезпечуючи нормальну роботу фільтра. система.

●Зі зворотним клапаном: Фільтр розміщений збоку і знизу бака, щоб при заміні фільтруючого елемента масло в баку не витікало.

●Передбачено дифузор потоку рідини, який складається з дифузора потоку рідини та нижньої частини циліндра, що дозволяє плавно надходити масло, що повертається, у масляний бак, ускладнюючи утворення бульбашок, зменшуючи кількість повітря, що повертається, зменшуючи турбулентність осаджених забруднюючих речовин і забезпечення грубої фільтрації при відкритті перепускного клапана.

●Оснащений комбінованим візуальним індикатором та електричним сигнальним пристроєм, а також переливною трубкою та брудоуловлювачем: у міру того, як фільтруючий елемент поступово засмічується, рівень засмічення можна спостерігати за візуальним індикатором, і одночасно можна подати електричний сигнал. надсилається, коли досягнуто порогового значення сигналу 0,35 МПа. Переливна трубка та брудоуловлювач встановлені в нижній частині фільтруючого елемента, що дозволяє легко знімати його разом із фільтруючим елементом під час заміни, тим самим запобігаючи потраплянню забруднень назад у масляний бак.

●Його легко встановити, підключити та замінити фільтруючий елемент: впускний патрубок для масла з’єднаний через фланець, а для монтажного фланця між головкою фільтра та масляним баком користувачі можуть розробити та просвердлити шість отворів для болтів фланця на пластині масляного баку відповідно до до розмірів, наведених на схемі. Відкрутивши верхню кришку фільтра, можна замінити фільтруючий елемент або долити масло в бак.
